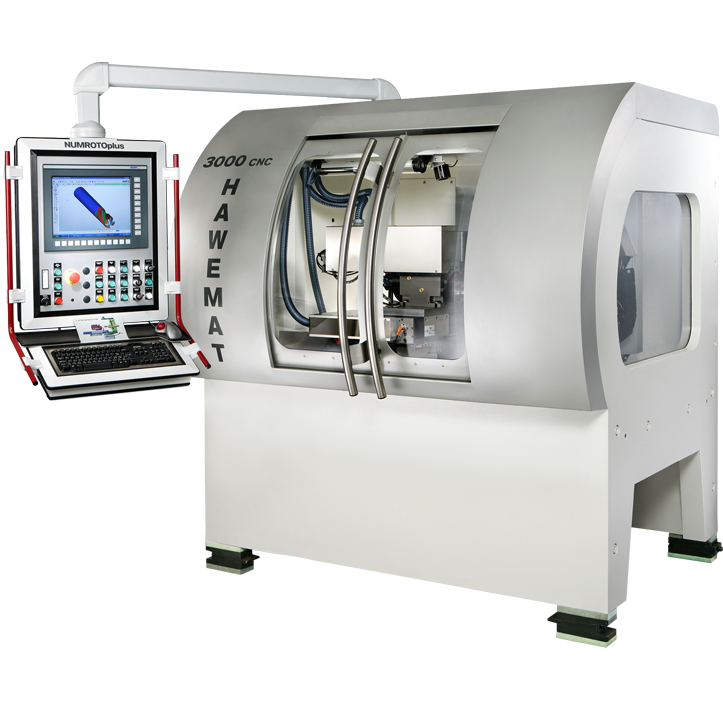

HAWEMAT 3000 是一個將磨削空間完全包覆於人造大理石床身一體化的數控工具磨床。軸向的部分主要針對大直徑的刀具加工而設計,搭載20KW大功率主軸。不論是效率還是精度上都能精準實踐。

應用全球專利的 KINEMATIK技術,迴轉B軸搭載上下雙支撐和高精度各軸有利於生產和修磨銑刀、鑽頭和對稱螺旋類以及各式成形刀。程式和電控制系統的部分,使用目前全球知名瑞士的NUM控制系統和磨削軟體可使的程式應用上更簡單化並且得心應手。

*主要針對中大型刀具加工應用

Hawema 結構
全球專利



• 短行程


• 優化的循環時間


•簡約的設計


• 模塊化軸向


• 高剛性


• 高精度


• 卓越磨削的選擇

刀具長度 / 直徑(製造) 260 mm / 22 mm

軸向行程

X, Y, Z軸行程 350, 350, 230 mm
B, C軸 195˚, 360˚
分辨率X, Y, Z軸 0.0001 mm
分辨率B, C軸 0.0001˚

主軸

砂輪主軸馬力 20 Kw (27HP) 馬達直接傳動
砂輪主軸內孔 HSK50
砂輪主軸轉速 0~9,000 R.P.M. (無段調速)
砂輪最大直徑 150 mm
砂輪內孔直徑 20 mm
每支砂輪軸裝置砂輪數量 1~3 個 (或 1~4 個亦可 )

組件

程式控制的冷卻液出口 3 個
工作頭主軸的內孔斜度 BT-50

NUM控制系統

控制器 NUM –FLEXIUM PLUS 控制系統 &工業電腦
顯示器 22吋彩色觸碰螢幕
機器尺寸
機器尺寸 300 x 200 x 220 cm
電控箱尺寸 60 x 120 x 200 cm
機器重量 5000 kgs
空壓機壓力要求 5 kg/cm2
電力需求 30 Kw (40HP
