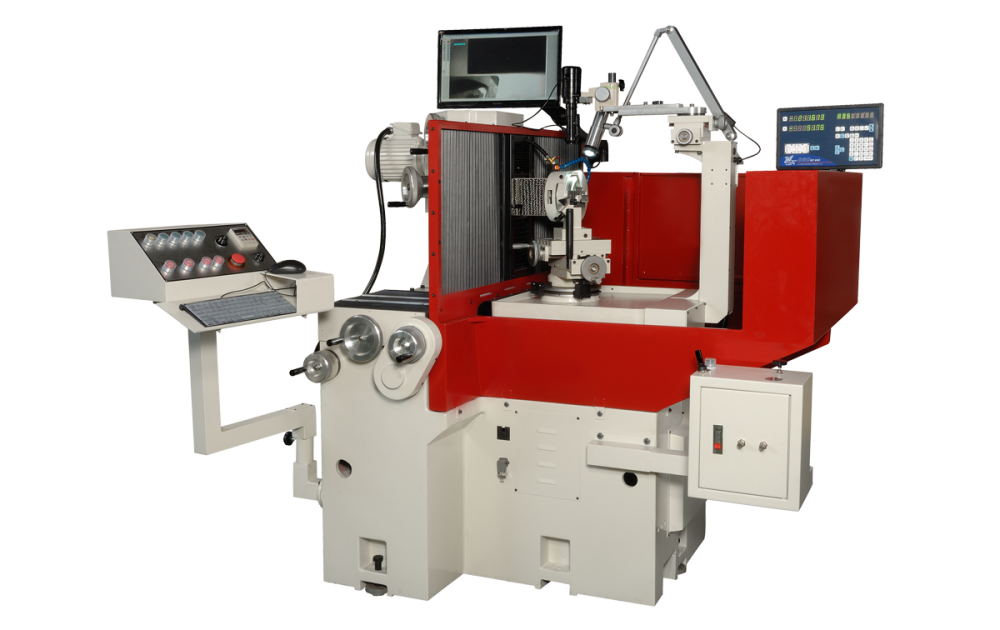

FC-500D

  • 產品敘述
  • 產品規格
  • 檔案下載

 FC-500D為三款磨床中的最高階,可研磨刀片及搭配選購附件研磨各式長短銑刀及絞刀不論是HSK、BT、直柄式,皆可研磨,滿足客戶加工上的所有要求。

 FC-500D加工方向與前2款較為不同,此為側邊加工。機身大所以擺距長最大可達450mm,並配有電動式砂輪修整功能隨時保持砂輪利度達到良好的磨削能力。因附件多款客戶可依據加工需求及種類來挑選。

機械軸向
主軸馬達輸出量 3HP ( 2.2KW)
主軸轉速 0 ~ 3600 RPM
搖擺軸(左右) X 軸 480 mm
進刀軸(前後) Z 軸 130 mm
十字工作檯(左右) 100 mm
十字工作檯(前後) 100 mm
旋轉軸(角度) C 軸 -90° ~ +90°
升降軸(上下) Y 軸 130 mm
角度傾斜軸 B 軸 -3° ~ 25°
砂輪夾持直徑
主軸砂輪直徑 Ø150 x 40T x 40H mm
其他
CCD攝相系統 15-120 倍
快速進退刀裝置 0-5 kg
